Fluorescence microscope
※ 형광 현미경 선택 시 확인해야 할 항목
1. 샘플 용기
ㅤ- Culture dish, Well plate : 도립 현미경 사용
- Slide glass : 정립 현미경 사용
2. 사용 모델 등급
- 도립: Ci < Ni
- 정립: Ts2-FL < Ts2R-FL < Ti2
(실험 난이도와 자동화 수준에 따라 선택)
3. 사용할 형광 염료 (파장대)
- DAPI, FITC, TRITC, Cy5 등
- 각 염료의 Excitation/Emission 파장에 따라 형광필터 세트 구성이 달라짐
- 다채널 형광 실험(GFP + RFP 등) 시 스펙트럼 간섭 여부 확인 필요
- 사용하는 광원(LED, Mercury 등)의 출력 파장과도 호환성 고려
4. 필터 종류 선택
- Band Pass Filter (기본)
- Long Pass, Short Pass
- Dual/Multi Band (다채널 관찰 시)
5. 막히는 부분이 있거나, 그냥 궁금한 게 있어도 언제든 연락 주세요. 고민 중일 때도 괜찮습니다 :D
형광현미경 Line-up
-
도립 현미경
-세포 배양용 디쉬(Cell culture dish, chamber slide, slide glass 등)에서 직접 관찰이 가능하도록 설계됨
주로 사용하는 샘플:
배양세포 (HeLa, RAW264.7, MEF 등)
실시간 반응 관찰 (ex. 세포이동, 약물 반응)
live-cell 형광 실험 (ex. GFP-tagged 단백질)
Ca²⁺ imaging, time-lapse, transfection 확인 등 -
정립 현미경
-슬라이드 글라스 위의 고정된 시료(Fixed sample)를 관찰하는 데 적합한 구조
※ Culture dish 불가능
주로 사용하는 샘플:
염색된 조직절편 (H&E, Masson's trichrome, PAS 등)
고정 세포 슬라이드 (ICC, IHC, 비형광 IF)
혈액 도말 슬라이드 (Wright, Giemsa)
박테리아 슬라이드 (Gram, Ziehl-Neelsen 등)
식물/곤충 등 고정 표본 슬라이드

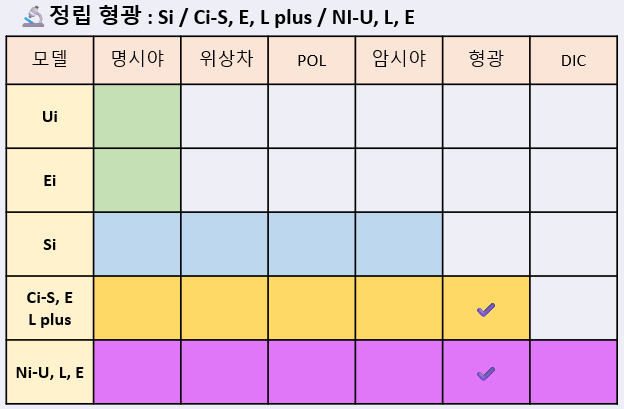

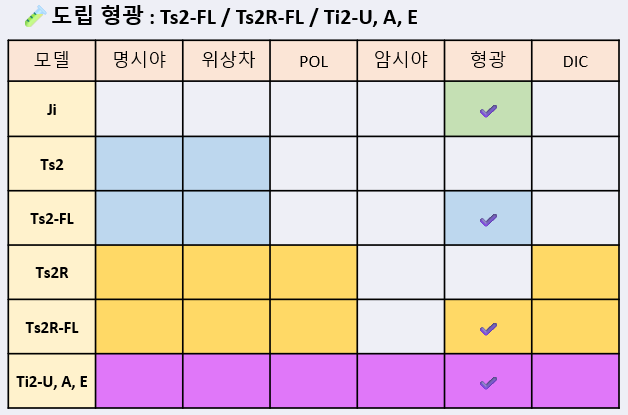

관찰 방법에 대한 현미경 확장성
-
※색칠된 부분은 확장이 다 가능함 ex) Ts2-FL은 명시야, 위상차, 형광 가능
※모든 제품 Camera&PC 장착 가능 일부 제품 모니터 장착 가능 -
Nikon 형광 현미경으로 이미징한 sample
Band Filter system
현미경 내부의 필터 큐브(Filter cube) 또는 다이크로익 미러(Dichroic mirror) 시스템은 특정 파장만 통과시키는 필터로 구성되어 있어서 사용자에 맞게 세팅이 가능합니다.
Long Pass Filter (LP) : 기준 파장보다 긴 파장(방출광)을 통과시키고, 짧은 파장(여기광)은 차단합니다.
예: LP 500 → 500nm 이상만 통과
Short Pass Filter (SP) : 기준 파장보다 짧은 파장만 통과, 긴 파장은 차단합니다. > 주로 여기광(excitation) 경로에서 사용됩니다.
예: SP 600 → 600nm 이하의 빛만 통과, 그 이상은 차단합니다.
Narrow Band Filter (NBP) : 매우 좁은 범위의 특정 파장만 통과시키는 협대역 밴드패스 필터입니다. 배경 신호를 최소화하고, 정밀한 파장 선택이 필요할 때 사용됩니다.
예: BP 525/10 → 520~530nm 범위만 통과합니다.
Band Pass Filter (BP) : 정해진 파장 범위만 통과시키는 필터입니다.
예: BP 525/50 → 500~550nm 범위만 통과합니다.
Dual Band / Multi Band Filter
두 개 이상의 파장 범위를 동시에 통과시키는 필터
→ 멀티채널 형광 이미징 시 사용 (예: GFP + RFP 동시 관찰)
