니콘 실체현미경 기능 및 Stand 안내
니콘 실체현미경의 주요 기능과 다양한 스탠드 구성을 한눈에 확인하실 수 있습니다
아래 내용은 SMZ 시리즈 선택 시 고려하면 좋은 핵심 포인트를 정리한 가이드입니다.
▷주요 기능 설명
1. SMZ1270‘i’ : 자동 줌 인식 및 디지털 연동 기능 지원
2. Optical Systems (경통 타입) : 관찰 목적에 따라 다양한 광학계 선택 가능
3. On-axis (동축 이미지) : 반사 조명에서 그림자 없는 선명한 이미지 구현
4. OCC 조명 : 저명암 샘플에서 표면 질감과 깊이감 강조
5. EDF (Extended Depth of Focus) : 초점 심도를 확장해 입체적 이미지 획득
▷Stand 종류별 설명
1. C-PSN / C-PSCN : 표준형 스탠드, 기본 관찰용
2. P-PS32 : 컴팩트형 스탠드로 공간 효율적
3. C-LEDS Hybrid LED Stand : 상·하부 LED 조명 통합형
4. C-DS Diascopic Stand S : 투과 조명용 스탠드
5. P-DSL32 LED Diascopic Stand : 고광량 투과 조명 스탠드
6. Universal Table Stand G-US1A / G-US2 : 대형 시료용 다목적 스탠드
7. Universal Table Stand US-3 : 산업용 시료 검사에 적합
▷조명 종류별 설명
1. C-FIR Plastic Fiber-optics Ring Illuminator : 균일한 원형 반사 조명
2. C-FID2 Double Arm Fiber Illuminator : 방향 조절 가능한 더블 암 조명
3. C-FDF Flexible Double Arm Fiber Illumination Unit : 고유연성 더블 암 조명
4. C-LSL2 LED Episcopic Illuminator : 기본 LED 반사 조명
5. P-CI Coaxial Episcopic Illuminator : 동축 반사 조명, 미세 패턴용
어떤 실체현미경이 가장 적합한지 고민되신다면
사용 환경에 맞춘 간단한 가이드를 확인해 보세요.
오른쪽 하단의 주황색 말풍선을 클릭하시거나
'02-6925-1048' 로 연락주시면 바로 상담해드리겠습니다 :D
SMZ1270i 특징
‘i’ 란 intelligent의 약자 > 고급 지능형 기능 탑재
배율 자동 감지 → 디지털 카메라 컨트롤 유닛과 연동 시 현재 배율을 자동 인식
자동 보정 → 소프트웨어(NIS-Elements)에서 스케일 바 및 측정값이 자동 반영
노즈피스 장점 → 배율 범위 확장 + 동축 이미징(On-axis imaging) 가능
사용자 편의성 → 다양한 경사각의 접안 튜브 + 슬림형 스탠드 = 장시간 관찰 시 피로 최소화
Optical Systems (경통 타입)
-Parallel-optics type (페럴로 광학 타입, 줌 방식)이 시스템은 평행 광학 경로를 가지며, 빔 스플리터, 동축 반사 조명 장치, 형광 부속품, 티칭 헤드, 드로잉 튜브, 아이레벨 라이저 등 다양한 중간 튜브를 삽입할 수 있음
> 고성능 연구 분석용, EDF 촬영에 용의함
-Greenough type (그리노 타입, 줌 방식)컴팩트한 본체 구조를 제공하여, 다른 장치와의 결합이나 내장형 장비로 사용하기에 적합
> 저렴, 간단 검사에 적합하지만 사선으로 밀리기 때문에 EDF 정밀도는 떨어짐
On-axis(동축 이미징)
-더블 노즈피스는 손쉽게 동축 이미징(On-axis imaging) 을 제공. 일반 입체 관찰이 어려운 부분(구멍 바닥, 깊이 있는 구조) 도 정확하고 선명하게 관찰할 수 있음.
-구멍 바닥 관찰
-정확한 단순 측정
-왜곡 없는 확장 초점 심도(EDF) 이미징
OCC 조명
-경사 입사광 (Oblique Coherent Contrast) 사용
-일반 명시야에서 잘 안 보이는 구조도 선명하게 보임
-사광 효과로 고저 차이가 있는 구조가 더 뚜렷하게 관찰됨
-LED/광섬유 투과 조명 스탠드와 함께 사용 시 손쉽게 조절
-배아, 초기 세포 단계처럼 투명한 생물 샘플관찰
-유세포, 수생 미세 생물, 미세 투명 조직 관찰

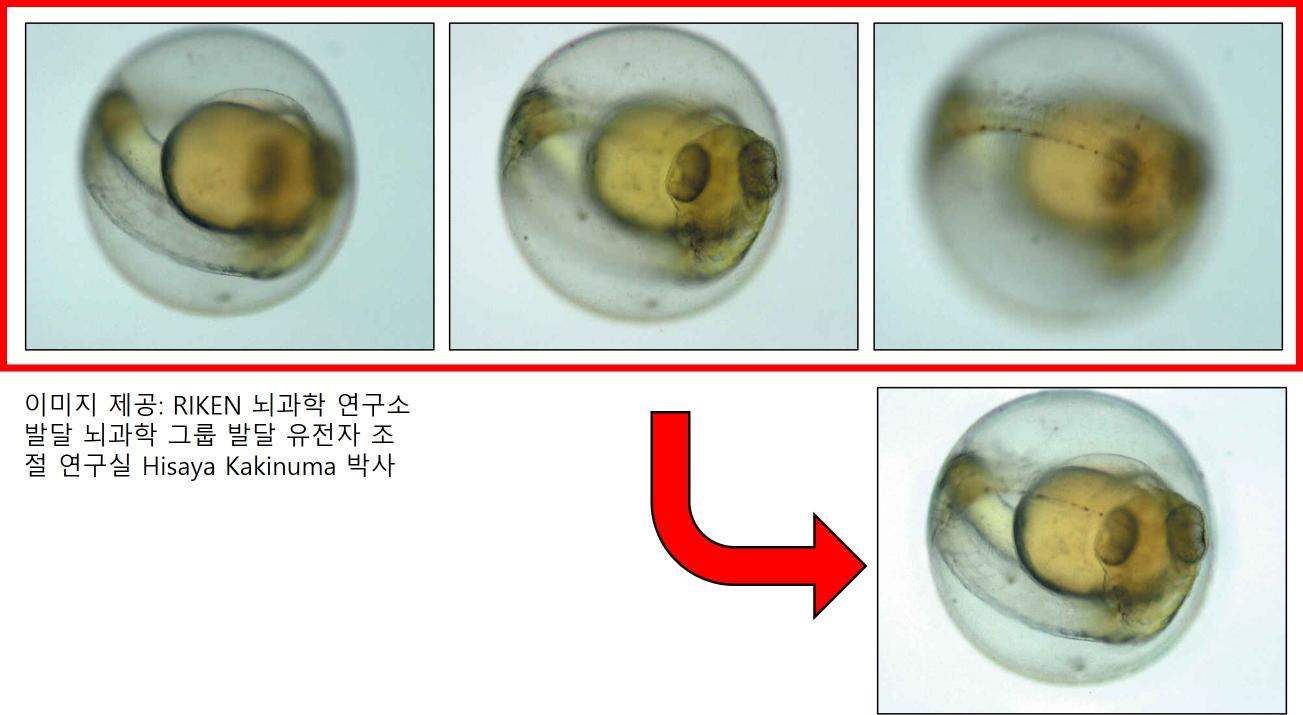

EDF (Extended depth of focus)
-다양한 초점 깊이에서 여러 개의 고해상도 이미지를 캡처하여 단일 확장된 초점 심도 이미지 또는 준3D 이미지를 만듬
깊이가 있는 샘플(예: 곤충, 조직, 미세 구조물) 도 전체를 선명하게 볼 수 있음
-정확한 측정·분석 가능 (높이 차이가 있는 샘플도 흐림 없이 확인)
-준 3D(Quasi-3D) 이미지 제공 → 입체적 관찰 효과
Stand 종류별 설명
1.C-PSN Plain Stand/CN, C-PSCN Compact Stand/CN
2. P-PS32 Plain Stand
3. C-LEDS Hybrid LED Stand
4. C-DS Diascopic Stand S
5. P-DSL32 LED Diascopic Illumination Stand
6. Universal Table Stands G-US1A / G-US2
7. Universal Table Stand US-3

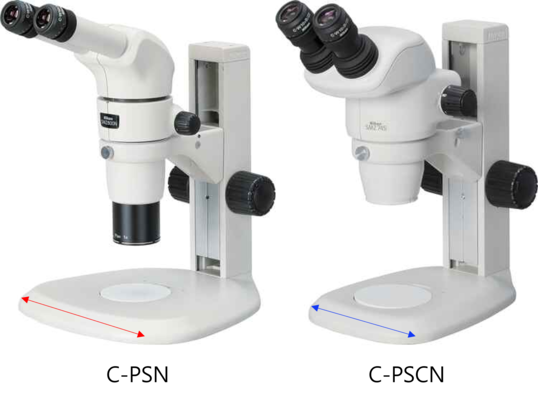

C-PSN Plain Stand/CN, C-PSCN Compact Stand/CN
지원 모델 : SMZ745/745T, SMZ800N, SMZ1270/1270i
-넓은 작업 공간을 제공하여 샘플을 쉽게 다룰 수 있습니다.
-C-PSCN 스탠드는 작은 베이스를 사용해 책상 공간을 절약합니다.
-조명 방식: 반사 조명(Episcopic)

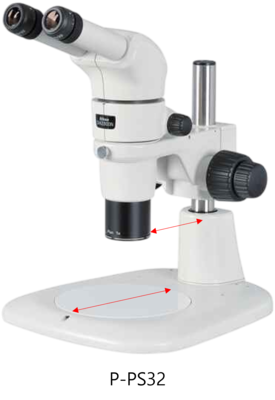

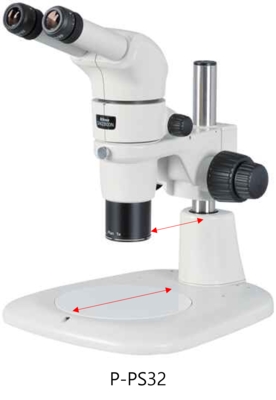

P-PS32 Plain Stand
지원 모델 : SMZ745/745T, SMZ800N, SMZ1270/1270i, SMZ18
-Φ180mm 스테이지 플레이트
-필러와 광축 사이의 폭 160mm로 슬림해 높은 작업효율 향상
-조명 방식: 접안 조명

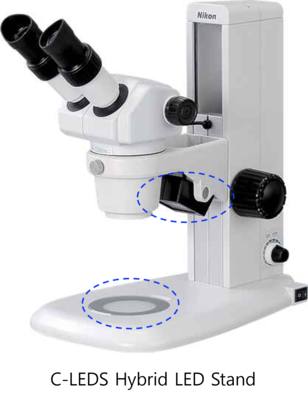

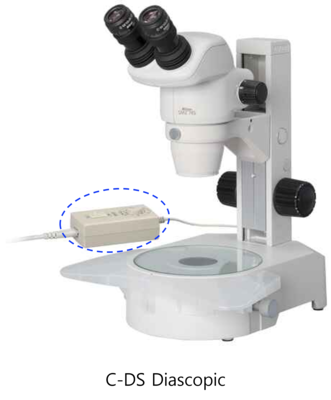

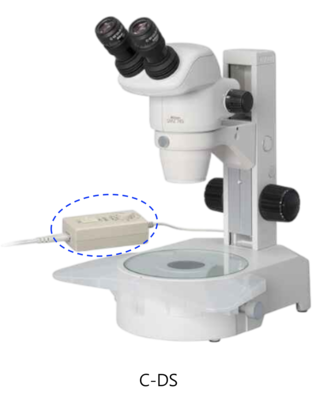

C-LEDS Hybrid LED Stand
지원 모델 : SMZ745/745T, SMZ800N, SMZ1270/1270i
-반사 조명(Episcopic)과 투과 조명(Diascopic) 관찰이 모두 가능하며, 동시에 수행 가능
-공간 절약형 내장 조명 장치는 손쉽게 전환 및 조절할 수 있음
-조명 방식: 사광 반사 조명*1 , 명시야
**Epi-oblique는 샘플에 빛을 비스듬히 비춰서 표면 구조나 미세한 요철을 강조하는 반사 조명 방식
**C-LEDS 하이브리드 LED 스탠드는 P-TERG100/P-TERG50 삼안경 틸팅 튜브 및 P-T100 삼안경 튜브와 함께 사용할 수 없음
C-DS Diascopic Stand S
지원 모델 : SMZ745/745T, SMZ800N, SMZ1270/1270i
-조작 편의를 위한 핸드 레스트가 있음
-DIA 조명 스탠드용 C-DSLU2 LED 유닛과 함께 사용 가능
-조명 방식: 명시야
**C-DS 투과형 스탠드 S는 P-TERG100/P-TERG50 삼안경 틸팅 튜브 및 P-T100 삼안경 튜브와 함께 사용할 수 없음

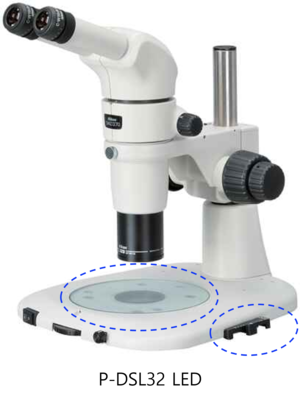

P-DSL32 LED Diascopic Illumination Stand
지원 모델 : SMZ745/745T, SMZ800N, SMZ1270/1270i, SMZ18
-무색·투명한 샘플도 입체감 있게(high relief) 관찰할 수 있음
-컴팩트하고 슬림한 베이스가 작업 효율을 높여줌
-조명 방식: 명시야, OCC

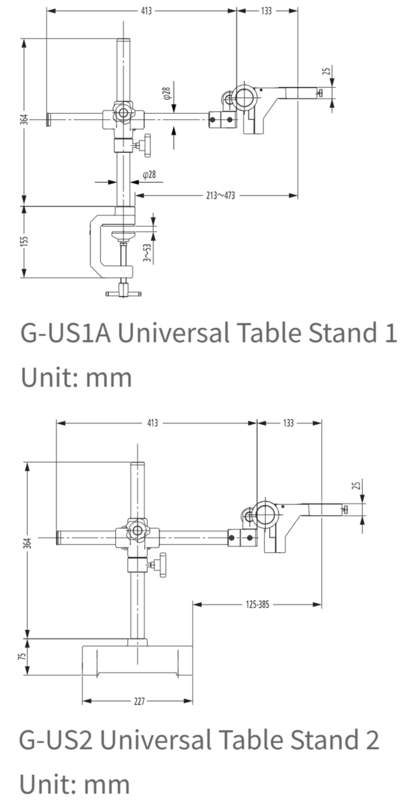

Universal Table Stands G-US1A / G-US2
지원 모델 : -SMZ1270/1270i/800N/745/745T/445/460 → C-FMBN 포커싱 마운트 BN과 함께 사용
-일반 스탠드에 올릴 수 없는 대형 샘플 관찰에 유용함
-현미경 줌 본체는 포커싱 마운트를 통해 스탠드 암(arm)에 장착
-G-US1A 모델은 테이블 클램프 타입으로, 책상 두께 3~53 mm 범위에 고정

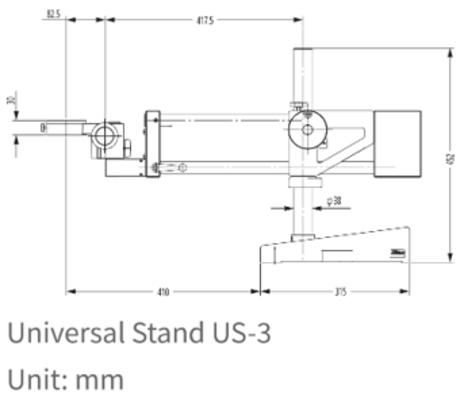

Universal Table Stand US-3
지원 모델 : SMZ1270/1270i/800N/745/745T/445/460 → C-FMAN 포커싱 마운트 AN과 함께 사용
Stand 특징
-대형 샘플 관찰에 사용 가능
-안정적인 스탠드로서 중간 튜브(intermediate tubes)도 손쉽게 장착 가능
조명 종류별 설명
1. C-FIR Plastic Fiber-optics Ring Illuminator
2. C-FID2 Double Arm Fiber Illuminator
3. C-FID2 Double Arm Fiber Illuminator
4. C-FDF Flexible Double Arm Fiber Illumination Unit
5. C-LSL2 LED Episcopic Illuminator
6. P-CI Coaxial Episcopic Illuminator
C-FIR Plastic Fiber-optics Ring Illuminator
지원 모델 : SMZ745/745T, SMZ800N, SMZ1270/1270i
-현미경에서 떨어진 곳에 위치함
-열에 의한 시료 손상 없이 고강도의 빛으로 밝은 관찰 가능
* G-OBA60 어댑터가 필요합니다.

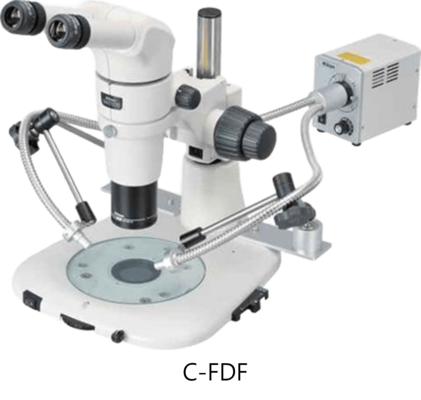

C-FID2 Double Arm Fiber Illuminator
지원 모델 : SMZ745/745T, SMZ800N, SMZ1270/1270i
-열에 의한 시료 손상 없이 고강도의 빛으로 밝은 관찰 가능
-유연한 암으로 조명의 방향과 각도를 자유롭게 설정 가능
C-FDF Flexible Double Arm Fiber Illumination Unit
지원 모델 : SMZ745/745T, SMZ800N, SMZ1270/1270i
-열에 의한 시료 손상 없이 고강도의 빛으로 밝은 관찰 가능
-파이버 홀더를 사용하여 조명 방향과 각도 변경 가능
C-LSL2 LED Episcopic Illuminator
지원 모델 : SMZ745/745T, SMZ800N, SMZ1270/1270i
-C-PSN Plain Stand/CN과 C-PSCN Compact Stand/CN와 함께 사용 시, 현미경 뒤쪽에서 조명 각도 유연하게 변경 가능
-암 부착 시, 조명 방향과 각도 유연하게 변경 가능(C-LG-EIA, SMZ-U)
P-CI Coaxial Episcopic Illuminator
지원 모델 : SMZ800N, SMZ1270/1270i
-평행광학식 실체 현미경경용 동축 조명기
-시야 전체에 고강도 조명 제공 가능
*1/4λ plate 필요

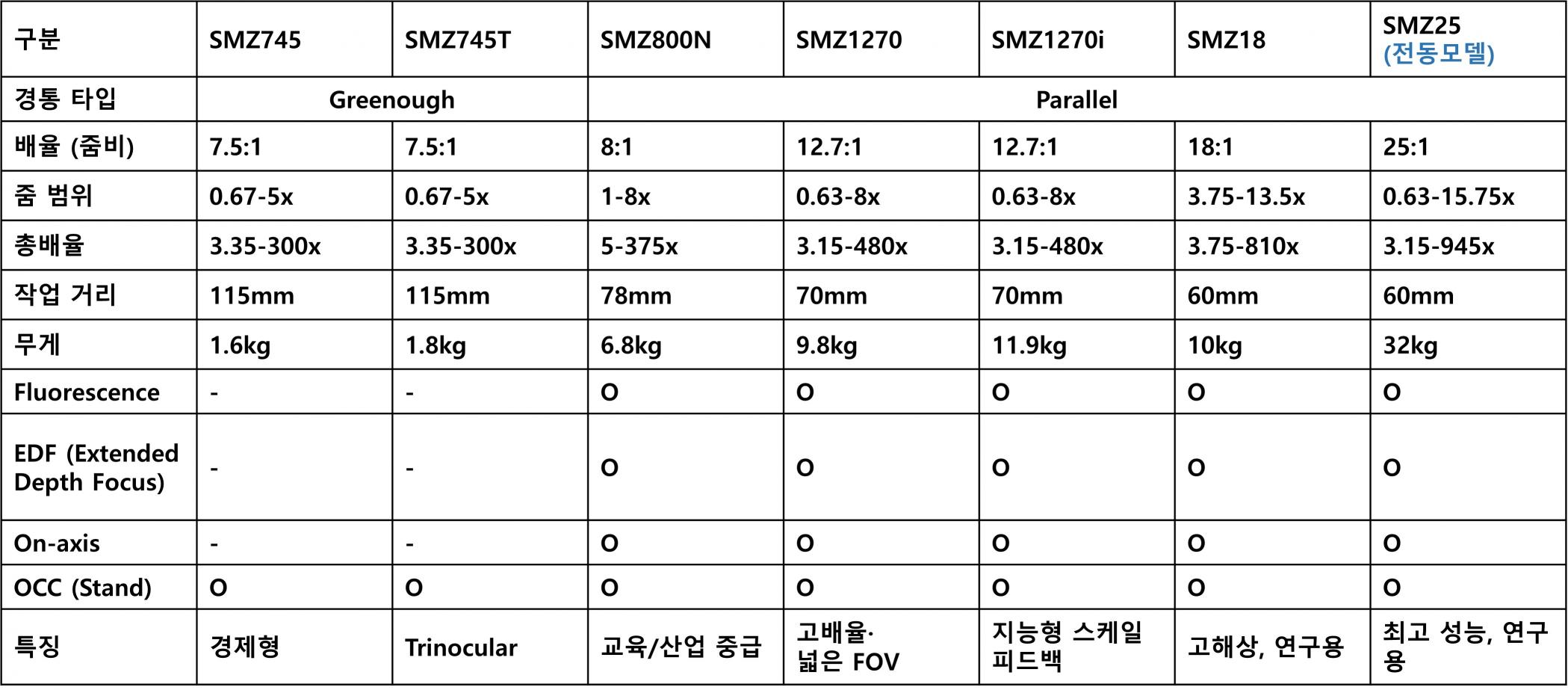

스펙
