ORCA-Fusion BT
놓치고 있던 것을 보십시오
ORCA®-Fusion BT 카메라는 과학용 CMOS(sCMOS) 성능의 정점에 있는 제품입니다.
이 카메라는 타협 없는 사양을 자랑합니다:
초저 판독 노이즈, CCD와 같은 균일성, 빠른 프레임 속도, 백박형(back-thinned) 센서를 통한 높은 양자 효율(QE).
하지만 ORCA-Fusion BT의 진정한 아름다움은 이러한 탁월한 광자 감지 및 수집 능력이 연구자에게 제공하는 가능성에 있습니다.
미세한 신호의 속삭임까지도 포착하고, 소수의 광자로부터 시각적으로 인상적인 고 S/N 이미지를 획득하며,
이전에는 볼 수 없었던 시간적 현상을 캡처하고, 계산 기반 분석도 자신 있게 수행할 수 있습니다.
ORCA-Fusion BT는 어려운 실험을 쉽게, 불가능했던 실험을 가능하게 만들어 주는 카메라입니다.
일반적인 BT CMOS 카메라와의 차별화
• 업계 최고 수준의 BT sCMOS 성능 : 신뢰할 수 있는 하마마쓰(Hamamatsu)의 품질과 신뢰성을 바탕으로 업계 최고 수준의 BT sCMOS 성능을 제공합니다.
•극도로 낮은 판독 노이즈(readout noise) : 매우 낮은 수준의 판독 노이즈를 자랑합니다.
• 넓은 파장 범위에서의 높은 양자 효율(QE) : 광범위한 파장대에서 높은 양자 효율을 보여줍니다.
• CCD와 유사한 균일성 : 높은 판독 노이즈 픽셀이 거의 없어 CCD와 유사한 균일성을 제공합니다.
• 높은 다이내믹 레인지(dynamic range) : 넓은 다이내믹 레인지를 지원합니다.
• 3가지 판독 속도 : 세 가지 판독 속도를 선택할 수 있습니다.
•라이트시트 판독 모드(Lightsheet readout mode) : 라이트시트 현미경을 위한 판독 모드를 제공합니다.
•5.3 메가픽셀 : 5.3 메가픽셀의 해상도를 가집니다.
•USB 3.0 및 고속 CoaXPress 인터페이스 : USB 3.0과 고속 CoaXPress 인터페이스를 모두 지원합니다.
ORCA-Fusion BT를 이용한 3i 투명 조직 라이트시트 시스템으로 촬영한 쥐 신장 이미지. 샘플 제공: 텍사스 대학교 사우스웨스턴 의료 센터 Bo Shen 박사
일반적인 EM-CCD 카메라와의 차별화
• 뛰어난 실용성과 기능성 : 타협 없는 감도, 속도, 다용도성을 갖춘, 값비싼 EM-CCD 카메라를 대체할 실용적이고 기능적인 대안입니다.
• 해상도 : 더 높은 해상도를 제공합니다.
•비닝(Binning) 다용도성 : 다양한 비닝 옵션을 통해 유연성을 제공합니다.
•증폭 또는 과도한 노이즈 없음 : 증폭으로 인한 추가적인 노이즈가 발생하지 않습니다.
•높은 다이내믹 레인지 : 넓은 다이내믹 레인지를 지원합니다.
•넓은 시야(Field of View) : 더 넓은 시야를 제공합니다.
적용 분야 (Applications)
•Wide-field fluorescence microscopy: 광역 형광 현미경
•Time-lapse imaging: 타임-랩스 이미징 (시차 촬영)
•Spinning disk confocal microscopy: 스피닝 디스크 공초점 현미경
•Lightsheet microscopy: 라이트시트 현미경
•Super resolution precision localization: 초고해상도 정밀 위치 결정
•Genetically encoded voltage imaging: 유전적으로 암호화된 전압 이미징
•Optogenetics: 광유전학
•Single molecule tracking: 단일 분자 추적
•Computational imaging: 전산 이미징
•Quantum computing: 양자 컴퓨팅

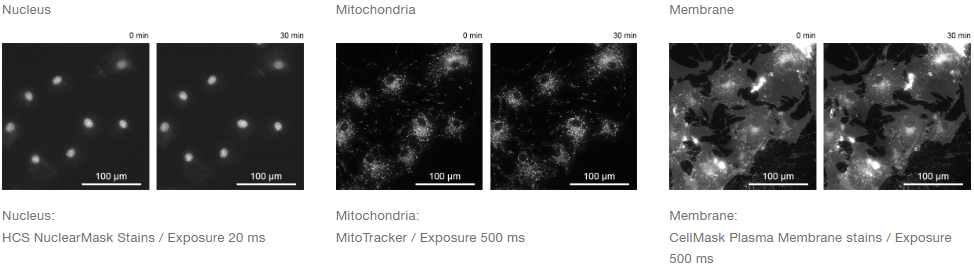

저광량 여기(excitation)를 이용한 타임-랩스(time-lapse) 살아있는 세포 이미징
샘플(Sample): H9c2 (세포주 이름)
대물렌즈(Objective lens): Apo TIRF 60XC (NA 1.49) (아포 TIRF 60배 대물렌즈, 개구수 1.49)
ND(Neutral Density filter): 8 (ND 필터 8, 빛의 강도를 줄이는 필터)
간격(Interval): 15초 (이미지 촬영 간격 15초)
Lightsheet Readout Mode [특허]
"라이트시트 판독 모드"는 하마마쓰(Hamamatsu) sCMOS 카메라의 독특한 특허 기능으로, 라이트시트 현미경에서 신호 대 잡음비(signal to noise ratios, S/N비)를 향상시킬 수 있습니다.

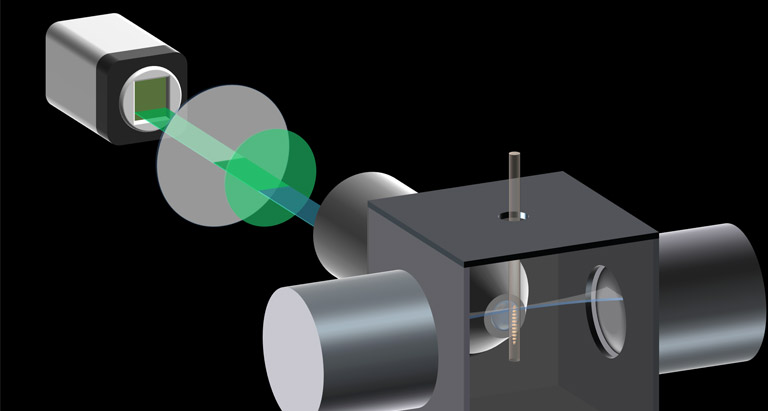

선택적 평면 조명을 활용하는 라이트시트 현미경은 여기광(excitation light)의 얇은 시트(sheet)를 이미징되는 초점면에만 배치하는 형광 현미경 기법입니다.
이 빛의 시트는 카메라의 롤링 셔터(rolling shutter)와 매우 정밀하게 동기화되어 스윕(swept)됩니다.
롤링 셔터의 스캔 높이는 효과적으로 슬릿(slit)이 되어 배경 신호와 산란광을 줄여줍니다.
이러한 조명 및 카메라 판독의 조합을 사용함으로써, 광학적으로 절단된(optically sectioned) 이미지의 매우 빠른 획득이 가능해집니다.
또한, 다른 많은 방법에 비해 샘플에 대한 광표백(photobleaching) 및 광독성(phototoxicity)이 현저히 감소합니다.
라이트시트 현미경은 소수의 세포 그룹부터 전체 유기체에 이르는 규모의 살아있는 세포 이미징에 사용됩니다. 지난 몇 년간 이 기술의 사용이 급격히 증가한 것은 놀랍습니다.

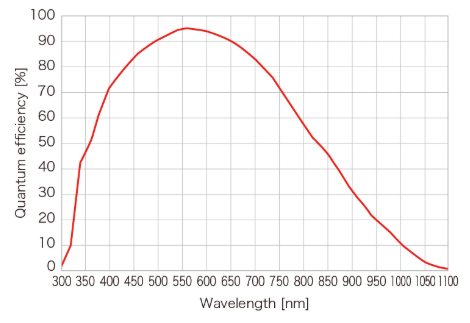

Spectral response

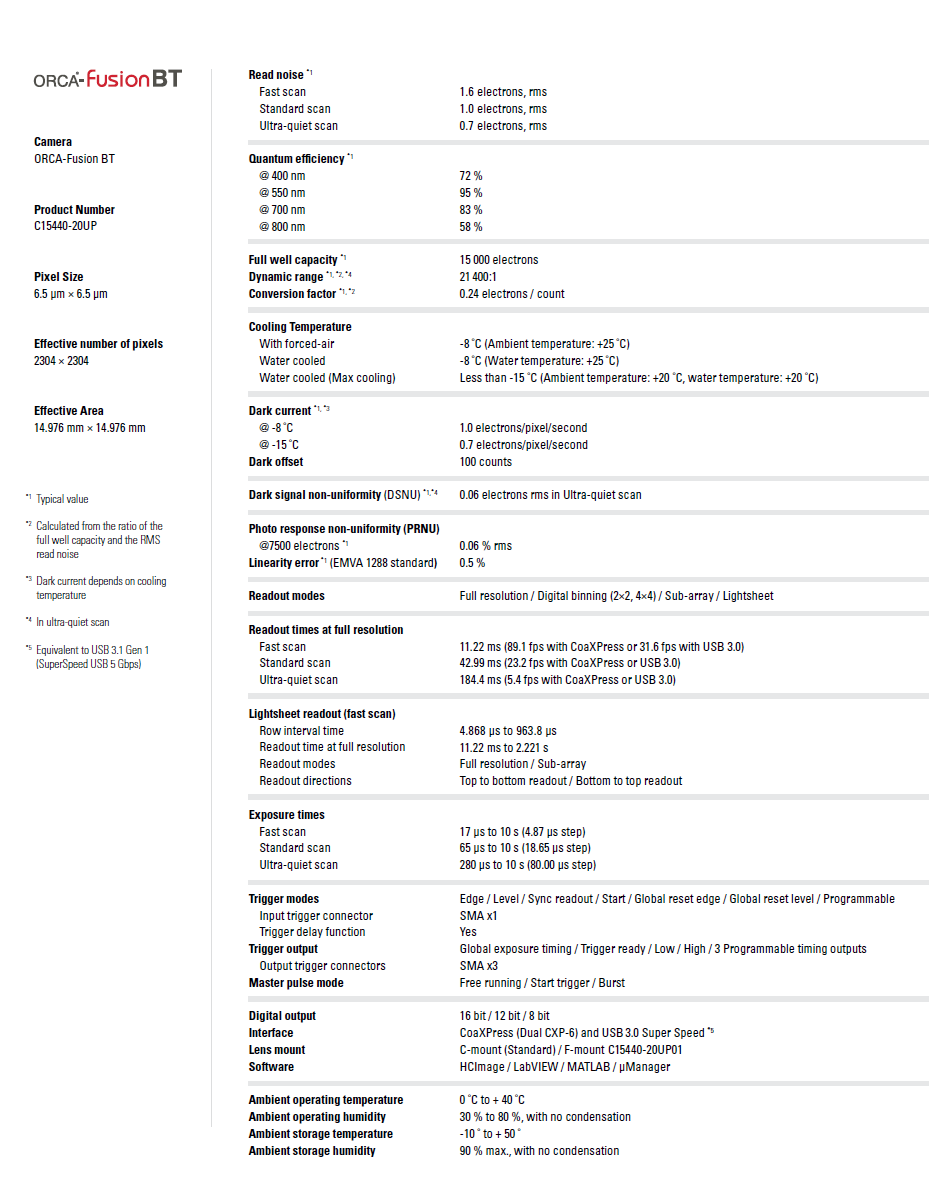

스펙
